Marine Pipe Fitting >> Flanges >> JIS Flanges >> Integral FlangesJIS B2220 Welding Neck Flange Flat Face 16K
¡¡
Product Name Welding Neck Flange Flat Face 16k
Standard JIS B2220

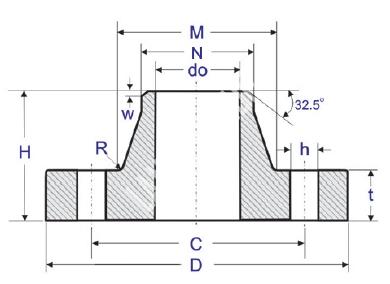

Product NO: Pipe Size D C h Num.of Holes do t N M W H R
A
in mm
MFVE639-JIS01 3/8 10 90 65 15 4 12.7 12 17.3 29 1.25 31 4
MFVE639-JIS02 1/2 15 95 70 15 4 16.1 12 21.7 34 1.25 32 4
MFVE639-JIS03 3/4 20 100 75 15 4 21.6 14 27.2 39 1.25 34 4
MFVE639-JIS04 1 25 125 90 19 4 27.6 14 34 47 1.25 36 4
MFVE639-JIS05 1 1/4 32 135 100 19 4 35.7 16 42.7 56 1.25 39 5
MFVE639-JIS06 1 1/2 40 140 105 19 4 41.6 16 48.6 62 1.25 39 5
MFVE639-JIS07 2 50 155 120 19 8 52.9 16 60.5 75 1.25 40 5
MFVE639-JIS08 2 1/2 65 175 140 19 8 65.9 18 76.3 92 1.25 46 5
MFVE639-JIS09 3 80 200 160 23 8 78.1 20 89.1 105 1.25 49 6
MFVE639-JIS10 3 1/2 90 210 170 23 8 90.2 20 101.6 118 1.25 50 6
MFVE639-JIS11 4 100 225 185 23 8 102.3 22 114.3 134 1.25 56 6
MFVE639-JIS12 5 125 270 225 25 8 126.6 22 139.8 162 1.25 60 6
MFVE639-JIS13 6 150 305 260 25 12 151 24 165.2 192 1.25 69 6
MFVE639-JIS14 8 200 350 305 25 12 199.9 26 216.3 244 1.25 73 6
MFVE639-JIS15 10 250 430 380 27 12 248.8 28 267.4 298 1.25 81 6
MFVE639-JIS16 12 300 480 430 27 16 297.9 30 318.5 352 1.25 88 8
MFVE639-JIS17 14 350 540 480 33 16 333.4 34 355.6 398 1.25 104 8
MFVE639-JIS18 16 400 605 540 33 16 381 38 406.4 452 1.25 115 10
MFVE639-JIS19 18 450 675 605 33 20 431.8 40 457.2 510 1.25 126 10
MFVE639-JIS20 20 500 730 660 33 20 482.6 42 508 561 1.25 128 10
MFVE639-JIS21 22 550 795 720 39 20 533.4 44 558.8 616 1.25 135 10
MFVE639-JIS22 24 600 845 770 39 24 584.2 46 609.6 670 1.25 141 10
Raw Material For Forged Flange
Code C Si Mn P S Al Ni Cu Cr V Nb
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06
20# 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
405 ¡Ü0.08 ¡Ü1 ¡Ü1 ¡Ü0.04 ¡Ü0.03 0.1-0.3 ¡Ü0.6 ¡¡ 11.5-14.5 ¡¡ ¡¡
410 ¡Ü0.15 ¡Ü1 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.6 ¡¡ 11.5-13.5 ¡¡ ¡¡
430 ¡Ü0.12 ¡Ü0.75 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.6 ¡¡ 16-18 ¡¡ ¡¡
443 ¡Ü0.2 ¡Ü0.75 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.5 0.9-1.25 18-23 ¡¡ ¡¡
446 ¡Ü0.2 ¡Ü0.75 ¡Ü1.5 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.5 ¡¡ 23-30 ¡¡ ¡¡
329 ¡Ü0.08 ¡Ü1 ¡Ü1.5 ¡Ü0.04 ¡Ü0.03 ¡¡ 3.0-6.0 ¡¡ 23-28 ¡¡ ¡¡
430A ¡Ü0.1 ¡Ü1 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡¡ ¡¡ 16-18 ¡¡ ¡¡
303 ¡Ü0.15 ¡Ü1 ¡Ü2 ¡Ü2 ¡Ü0.15 ¡¡ 8.0-10.0 ¡¡ 17.0-19.0 ¡¡ ¡¡
304 ¡Ü0.08 ¡Ü1 ¡Ü2 ¡Ü0.04 ¡Ü0.03 ¡¡ 8.0-11.0 ¡¡ 18.0-20.0 ¡¡ ¡¡
316 ¡Ü0.08 ¡Ü1 ¡Ü2 ¡Ü0.04 ¡Ü0.03 ¡¡ 10.0-14.0 ¡¡ 16.0-18.0 ¡¡ ¡¡
321 ¡Ü0.08 ¡Ü1 ¡Ü2 ¡Ü0.04 ¡Ü0.03 ¡¡ 9.0-13.0 ¡¡ 17.0-19.0 ¡¡ ¡¡
