Marine Pipe Fitting >> Flanges >> JIS Flanges >> Threaded FlangesJIS B2220 Threaded Flange Raised Face 16k
¡¡
Product Name Threaded Flange Raised Face 16K
Standard JIS B2220

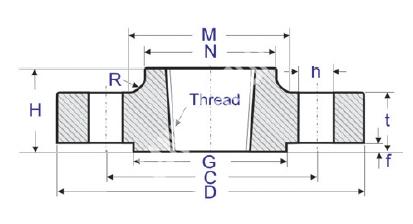

Product NO: Pipe Size D C h Num.of Holes G f t N M H R
A
in mm
MFVE627-JIS01 3/8 10 90 65 15 4 46 1 12 26 28 16 4
MFVE627-JIS02 1/2 15 95 70 15 4 51 1 12 30 32 16 4
MFVE627-JIS03 3/4 20 100 75 15 4 56 1 14 38 42 20 4
MFVE627-JIS04 1 25 125 90 19 4 67 1 14 46 50 20 4
MFVE627-JIS05 1 1/4 32 135 100 19 4 76 2 16 56 60 22 5
MFVE627-JIS06 1 1/2 40 140 105 19 4 81 2 16 62 66 24 5
MFVE627-JIS07 2 50 155 120 19 8 96 2 16 76 80 24 5
MFVE627-JIS08 2 1/2 65 175 140 19 8 116 2 18 94 98 27 5
MFVE627-JIS09 3 80 200 160 23 8 132 2 20 108 112 30 6
MFVE627-JIS10 3 1/2 90 210 170 23 8 145 2 20 120 124 ¡ª 6
MFVE627-JIS11 4 100 225 185 23 8 160 2 22 134 138 36 6
MFVE627-JIS12 5 125 270 225 25 8 195 2 22 164 170 40 6
MFVE627-JIS13 6 150 305 260 25 12 230 2 24 196 202 40 6
Raw Material For Forged Flange
Code C Si Mn P S Al Ni Cu Cr V Nb
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
405 ¡Ü0.08 ¡Ü1 ¡Ü1 ¡Ü0.04 ¡Ü0.03 0.1-0.3 ¡Ü0.6 ¡¡ 11.5-14.5 ¡¡ ¡¡
410 ¡Ü0.15 ¡Ü1 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.6 ¡¡ 11.5-13.5 ¡¡ ¡¡
430 ¡Ü0.12 ¡Ü0.75 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.6 ¡¡ 16-18 ¡¡ ¡¡
443 ¡Ü0.2 ¡Ü0.75 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.5 0.9-1.25 18-23 ¡¡ ¡¡
446 ¡Ü0.2 ¡Ü0.75 ¡Ü1.5 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡Ü0.5 ¡¡ 23-30 ¡¡ ¡¡
329 ¡Ü0.08 ¡Ü1 ¡Ü1.5 ¡Ü0.04 ¡Ü0.03 ¡¡ 3.0-6.0 ¡¡ 23-28 ¡¡ ¡¡
430A ¡Ü0.1 ¡Ü1 ¡Ü1 ¡Ü0.04 ¡Ü0.03 ¡¡ ¡¡ ¡¡ 16-18 ¡¡ ¡¡
303 ¡Ü0.15 ¡Ü1 ¡Ü2 ¡Ü2 ¡Ü0.15 ¡¡ 8.0-10.0 ¡¡ 17.0-19.0 ¡¡ ¡¡
304 ¡Ü0.08 ¡Ü1 ¡Ü2 ¡Ü0.04 ¡Ü0.03 ¡¡ 8.0-11.0 ¡¡ 18.0-20.0 ¡¡ ¡¡
316 ¡Ü0.08 ¡Ü1 ¡Ü2 ¡Ü0.04 ¡Ü0.03 ¡¡ 10.0-14.0 ¡¡ 16.0-18.0 ¡¡ ¡¡
321 ¡Ü0.08 ¡Ü1 ¡Ü2 ¡Ü0.04 ¡Ü0.03 ¡¡ 9.0-13.0 ¡¡ 17.0-19.0 ¡¡ ¡¡
