Lifting Grabs >> Round Steel Grab >> C Type Plate Bending >> C Type Plate Bending Grab
Product Name C Type Plate Bending Grab
Product Material Steel

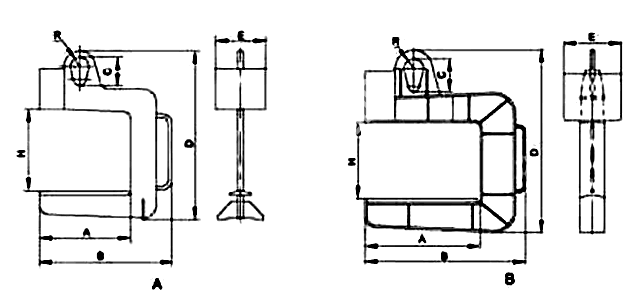

Product No. WLL Width of steel coil Steel coil inner dia. A B C D E H R Weight
MHAE019-CT001 3.2 ¡Ü300 ¡Ý400 300 590 155 845 250 430 50 85
350-500 ¡Ý400 500 725 155 924 250 450 50 130
MHAE019-CT002 5 750-900 ¡Ý400 900 1225 200 1144 324 500 60 350
900-1100 ¡Ý500 1100 1450 200 1331 318 600 60 420
1100-1300 ¡Ý500 1300 1670 200 1332 375 600 90 530
MHAE019-CT003 10 750-900 ¡Ý500 900 1290 300 1555 435 650 90 570
900-1120 ¡Ý500 1120 1555 300 1767 477 850 90 790
1100-1300 ¡Ý500 1300 1758 300 1722 478 750 90 795
1300-1500 ¡Ý500 1500 1955 300 1854 467 850 90 1120
MHAE019-CT004 16 900-1100 ¡Ý600 1100 1540 310 1850 594 850 90 1140
1100-1250 ¡Ý600 1250 1710 310 1871 533 850 90 1250
MHAE019-CT005 25 900-1100 ¡Ý600 1100 1570 370 1982 633 860 110 1800
1100-1300 ¡Ý700 1300 1810 370 2058 716 860 110 2130
MHAE019-CT006 32 1400-1660 ¡Ý700 1660 2240 550 2450 700 850 130 2950

Note:
1.Apply to steel plate's horizontal hoisting.
2.Breading load is 3.2T uses A type, <3.2T uses B type.
