Marine Pipe Fitting >> Tees >> Carbon Steel >> ANSI B16.9 Carbon Steel Reducing Tee

¡¡
Product Name		Carbon Steel Reducing Tee
Standard		ANSI B16.9

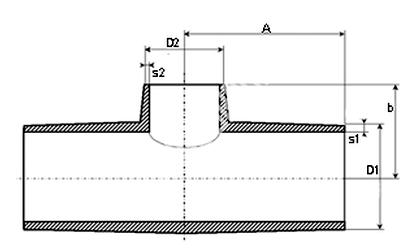

Product NO:		DN(in)	D1	s1	D2	s2	A	b
MFVE602-TE01		1/2 x 1/2 x 1/4	21,3	2,77	13,7	2,24	25,4	25,4
MFVE602-TE02		1/2 x 1/2 x 3/8	21,3	2,77	17,1	2,30	25,4	25,4
MFVE602-TE03		3/4 x 3/4 x 3/8	26,7	2,87	17,1	2,30	28,6	28,6
MFVE602-TE04		3/4 x 3/4 x 1/2	26,7	2,87	21,3	2,77	28,6	28,6
MFVE602-TE05		1 x 1 x 3/8	33,4	3,38	17,1	2,30	38,1	38,1
MFVE602-TE06		1 x 1 x 1/2	33,4	3,38	21,3	2,77	38,1	38,1
MFVE602-TE07		1 x 1 x 3/4	33,4	3,38	26,7	2,87	38,1	38,1
MFVE602-TE08		1 1/4 x 1 1/4 x 1/2	42,2	3,56	21,3	2,77	47,6	47,6
MFVE602-TE09		1 1/4 x 1 1/4 x 3/4	42,2	3,56	26,7	2,87	47,6	47,6
MFVE602-TE10		1 1/4 x 1 1/4 x 1	42,2	3,56	33,4	3,38	47,6	47,6
MFVE602-TE11		1 1/2 x 1 1/2 x 1/2	48,3	3,68	21,3	2,77	57,2	57,2
MFVE602-TE12		1 1/2 x 1 1/2 x 3/4	48,3	3,68	26,7	2,87	57,2	57,2
MFVE602-TE13		1 1/2 x 1 1/2 x 1	48,3	3,68	33,4	3,38	57,2	57,2
MFVE602-TE14		1 1/2 x 1 1/2 x 1 1/4	48,3	3,68	42,2	3,56	57,2	57,2
MFVE602-TE15		2 x 2 x 3/4	60,3	3,91	26,7	2,87	63,5	44,5
MFVE602-TE16		2 x 2 x 1	60,3	3,91	33,4	3,38	63,5	50,8
MFVE602-TE17		2 x 2 x 1 1/4	60,3	3,91	42,2	3,56	63,5	57,2
MFVE602-TE18		2 x 2 x 1 1/2	60,3	3,91	48,3	3,68	63,5	60,3
MFVE602-TE19		2 1/2 x 2 1/2 x 1	73,0	5,16	33,4	3,38	76,2	57,2
MFVE602-TE20		2 1/2 x 2 1/2 x 1 1/4	73,0	5,16	42,2	3,56	76,2	63,5
MFVE602-TE21		2 1/2 x 2 1/2 x 1 1/2	73,0	5,16	48,3	3,68	76,2	66,7
MFVE602-TE22		2 1/2 x 2 1/2 x 2	73,0	5,16	60,3	3,91	76,2	69,9
MFVE602-TE23		3 x 3 x 1	88,9	5,49	33,4	3,38	85,7	66,7
MFVE602-TE24		3 x 3 x 1 1/4	88,9	5,49	42,2	3,56	85,7	69,9
MFVE602-TE25		3 x 3 x 1 1/2	88,9	5,49	48,3	3,68	85,7	73,0
MFVE602-TE26		3 x 3 x 2	88,9	5,49	60,3	3,91	85,7	76,2
MFVE602-TE27		3 x 3 x 2 1/2	88,9	5,49	73,1	5,16	85,7	82,6
MFVE602-TE28		3 1/2 x 3 1/2 x 1 1/2	101,6	5,74	48,3	3,68	95,3	79,4
MFVE602-TE29		3 1/2 x 3 1/2 x 2	101,6	5,74	60,3	3,91	95,3	82,6
MFVE602-TE30		3 1/2 x 3 1/2 x 2 1/2	101,6	5,74	73,0	5,16	95,3	88,9
MFVE602-TE31		3 1/2 x 3 1/2 x 3	101,6	5,74	88,9	5,49	95,3	92,1
MFVE602-TE32		4 x 4 x 1 1/2	114,3	6,02	48,3	3,68	104,8	85,7
MFVE602-TE33		4 x 4 x 2	114,3	6,02	60,3	3,91	104,8	88,9
MFVE602-TE34		4 x 4 x 2 1/2	114,3	6,02	73,0	5,16	104,8	95,3
MFVE602-TE35		4 x 4 x 3	114,3	6,02	88,9	5,49	104,8	98,4
MFVE602-TE36		4 x 4 x 3 1/2	114,3	6,02	101,6	5,74	104,8	101,6
MFVE602-TE37		5 x 5 x 2	141,3	6,55	60,3	3,91	123,8	104,8
MFVE602-TE38		5 x 5 x 2 1/2	141,3	6,55	73,0	5,16	123,8	108,0
MFVE602-TE39		5 x 5 x 3	141,3	6,55	88,9	5,49	123,8	111,1
MFVE602-TE40		5 x 5 x 3 1/2	141,3	6,55	101,6	5,74	123,8	114,3
MFVE602-TE41		5 x 5 x 4	141,3	6,55	114,3	6,02	123,8	117,5
MFVE602-TE42		6 x 6 x 2 1/2	168,3	7,11	73,0	5,16	142,9	120,7
MFVE602-TE43		6 x 6 x 3	168,3	7,11	88,9	5,49	142,9	123,8
MFVE602-TE44		6 x 6 x 3 1/2	168,3	7,11	101,6	5,74	142,9	127,0
MFVE602-TE45		6 x 6 x 4	168,3	7,11	114,3	6,02	142,9	130,2
MFVE602-TE46		6 x 6 x 5	168,3	7,11	141,3	6,55	142,9	136,5
MFVE602-TE47		8 x 8 x 3	219,1	8,18	88,9	5,49	177,8	152,4
MFVE602-TE48		8 x 8 x 3 1/2	219,1	8,18	101,6	5,74	177,8	152,4
MFVE602-TE49		8 x 8 x 4	219,1	8,18	114,3	6,02	177,8	155,6
MFVE602-TE50		8 x 8 x 5	219,1	8,18	141,3	6,55	177,8	161,9
MFVE602-TE51		8 x 8 x 6	219,1	8,18	168,3	7,11	177,8	168,3
MFVE602-TE52		10 x 10x 4	273,0	9,27	114,3	6,02	215,9	184,2
MFVE602-TE53		10 x 10x 5	273,0	9,27	141,3	6,55	215,9	190,5
MFVE602-TE54		10 x 10x 6	273,0	9,27	168,3	7,11	215,9	193,7
MFVE602-TE55		10 x 10x 8	273,0	9,27	219,1	8,18	215,9	203,2
MFVE602-TE56		12 x 12 x 5	323,9	9,52	141,3	6,55	254,0	215,9
MFVE602-TE57		12 x 12 x 6	323,9	9,52	168,3	7,11	254,0	219,1
MFVE602-TE58		12 x 12 x 8	323,9	9,52	219,1	8,18	254,0	228,6
MFVE602-TE59		12 x 12 x 10	323,9	9,52	273,0	9,27	254,0	241,3
