Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 86030 Slip-On Welding Flange
¡¡
Product Name Hubbed Slip-On Flange For Welding
Standard DIN 86030

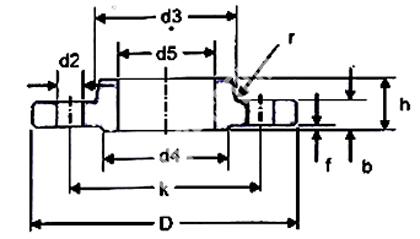

Product No: DN Pipe D d5 b K h d3 r d4 f No. of holes d2 KG
MFVE627-DIN01 10 17.2 90 17.7 14 60 20 30 4 40 2 4 14 0.56
MFVE627-DIN02 15 21.3 95 22 14 65 20 35 4 45 2 4 14 0.62
MFVE627-DIN03 20 26.9 105 27.6 16 75 24 45 4 58 2 4 14 0.91
MFVE627-DIN04 25 33.7 115 34.4 16 85 24 52 5 68 2 4 14 1.09
MFVE627-DIN05 32 42.4 140 43.1 16 100 26 60 5 78 2 4 18 1.58
MFVE627-DIN06 40 48.3 150 49 16 110 26 70 5 88 3 4 18 1.76
MFVE627-DIN07 50 60.3 165 61.1 18 125 28 85 5 102 3 4 18 2.39
MFVE627-DIN08 65 76.1 185 77.1 18 145 32 105 5 122 3 4 18 3.1
MFVE627-DIN09 80 88.9 200 90.3 20 160 34 118 5 138 3 8 18 3.77
MFVE627-DIN10 100 114.3 220 115.9 20 180 38 140 5 158 3 8 18 4.29
MFVE627-DIN11 125 139.7 250 141.6 22 210 40 168 5 188 3 8 18 5.86
MFVE627-DIN12 150 168.3 285 170.5 22 240 44 196 5 212 3 8 22 7.22
MFVE627-DIN13 175 193.7 315 196.1 24 270 44 224 6 242 3 8 22 9.18
MFVE627-DIN14 200 219.4 340 222 24 295 44 247 6 268 3 12 22 9.7
MFVE626-DIN15 250 273 405 276 26 355 46 300 6 320 3 12 26 13.5
MFVE627-DIN16 300 323.9 460 327 28 410 46 355 6 378 4 12 26 17.29
MFVE627-DIN17 350 355.6 520 359 30 470 57 400 10 438 4 16 26 27.68
MFVE627-DIN18 400 406.4 580 410 32 525 63 457 10 490 4 16 30 36.13
MFVE627-DIN19 450 457 640 461 34 585 68 505 10 550 4 20 30 44.25
MFVE627-DIN20 500 508 715 512 34 650 73 559 10 610 4 20 33 56.88
MFVE627-DIN21 600 610 840 614 36 770 83 664 10 725 5 20 36 80.95
MFVE627-DIN22 700 711 910 716 36 840 83 760 10 795 5 24 36 76.84
MFVE627-DIN23 800 813 1025 818 38 950 90 864 10 900 5 24 39 99.34
MFVE627-DIN24 900 914 1125 920 40 1050 94 969 10 1000 5 28 39 116.63
MFVE627-DIN25 1000 1016 1255 1022 42 1170 100 1073 10 1115 5 28 42 154.09
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
