Marine Pipe Fitting >> Flanges >> DIN Flanges >> Lap Joint FlangesDIN 2656 Lap Joint Flange PN40
¡¡
Product Name Lap Joint Flange PN40
Standard DIN 2656

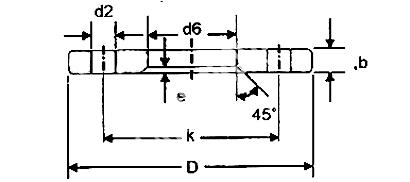

Product No: DN Pipe D d6 b K e No. of holes d2 KG
ISO DIN
MFVE625-DIN01 10 - 14 90 16 16 60 5 4 14 0.7
17.2 - 90 19 16 60 5 4 14 0.69
MFVE625-DIN02 15 - 20 95 22 16 65 5 4 14 0.77
21.3 - 95 24 16 65 5 4 14 0.76
MFVE625-DIN03 20 - 25 105 28 16 75 5 4 14 0.93
26.9 - 105 30 16 75 5 4 14 0.92
MFVE625-DIN04 25 - 30 115 33 18 85 6 4 14 1.26
33.7 - 115 36 18 85 6 4 14 1.24
MFVE625-DIN05 32 - 38 140 42 18 100 6 4 18 1.84
42.4 - 140 46 18 100 6 4 18 1.8
MFVE625-DIN06 40 - 44.5 150 50 18 110 6 4 18 2.08
48.3 - 150 54 18 110 6 4 18 2.03
MFVE625-DIN07 50 - 57 165 62 20 125 6 4 18 2.72
60.3 - 165 65 20 125 6 4 18 2.68
MFVE625-DIN08 65 76.1 - 165 81 20 145 6 8 18 3.09
MFVE625-DIN09 80 88.9 - 200 94 22 160 6 8 18 3.88
MFVE625-DIN10 100 - 108 235 113 22 190 6 8 22 5.23
114.3 - 235 119 22 190 6 8 22 5.04
MFVE625-DIN11 125 - 133 270 138 24 220 6 8 26 7.17
139.7 - 270 145 24 220 6 8 26 6.88
MFVE625-DIN12 150 - 159 300 164 24 250 6 8 26 8.54
168.3 - 300 173 24 250 6 8 26 8.09
MFVE625-DIN13 200 219.1 - 375 225 30 320 8 12 30 14.65
MFVE625-DIN14 250 - 267 450 273 36 385 8 12 33 25.5
273 - 450 279 36 385 8 12 33 24.77
MFVE625-DIN15 300 323.9 - 515 329 40 450 8 16 33 34.42
MFVE625-DIN16 350 355.8 - 580 362 46 510 8 16 36 52.36
- 363 580 374 46 510 8 16 36 49.85
MFVE625-DIN17 400 406.4 - 660 413 50 585 8 16 39 74.2
- 419 660 426 50 585 8 16 39 70.84
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
