Marine Pipe Fitting >> Flanges >> DIN Flanges >> Blind FlangesDIN 2527 Blind Flange PN16
¡¡
Product Name Blind Flange PN16
Standard DIN 2527

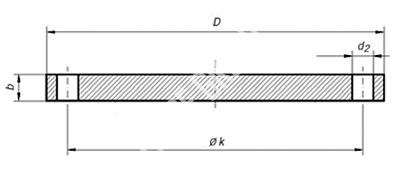

Product No: Rated Diameter Flange Screws Weight of a flange
(7,85Kg/dm3)
D b k Number Thread d2 Shape B
Kg
MFVE612-DIN01 15 95 14 65 4 M 12 14 0,72
MFVE612-DIN02 20 105 16 75 1,01
MFVE612-DIN03 25 115 16 85 1,23
MFVE612-DIN04 32 140 16 100 M 16 18 1,8
MFVE612-DIN05 40 150 16 110 2,09
MFVE612-DIN06 50 165 18 125 2,88
MFVE612-DIN07 65 185 18 145 3,66
MFVE612-DIN08 80 200 20 160 8 4,77
MFVE612-DIN09 100 220 20 180 5,65
MFVE612-DIN10 125 250 22 210 8,42
MFVE612-DIN11 150 285 22 240 M 20 22 10,4
MFVE612-DIN12 200 340 24 295 12 16,1
MFVE612-DIN13 250 405 26 355 ¡¡ M 24 26 24,9
MFVE612-DIN14 300 460 28 410 ¡¡ 35,1
MFVE612-DIN15 350 520 30 470 16 47,8
MFVE612-DIN16 400 580 32 525 ¡¡ M 27 30 63,5
MFVE612-DIN17 500 715 36 650 20 M 30 33 102
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
