Marine Pipe Fitting >> Flanges >> DIN Flanges >> Blind FlangesDIN 2527 Blind Flange PN10
¡¡
Product Name Blind Flange PN10
Standard DIN 2527
Product No: Rated Diameter Flange Screws Weight of a flange
(7,85 Kg/dm3)

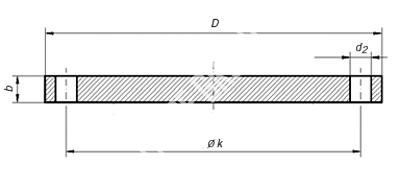

D b k Number Thread d2 Kg
MFVE611-DIN01 15 95 14 65 4 M 12 14 0,72
MFVE611-DIN02 20 105 16 75 1,01
MFVE611-DIN03 25 115 16 85 1,23
MFVE611-DIN04 32 140 16 100 M 16 18 1,8
MFVE611-DIN05 40 150 16 110 2,09
MFVE611-DIN06 50 165 18 125 2,88
MFVE611-DIN07 65 185 18 145 3,66
MFVE611-DIN08 80 200 20 160 4,77
MFVE611-DIN09 100 220 20 180 8 5,65
MFVE611-DIN10 125 250 22 210 8,42
MFVE611-DIN11 150 285 22 240 M 20 22 10,4
MFVE611-DIN12 200 340 24 295 16,5
MFVE611-DIN13 250 395 26 350 12 24
MFVE611-DIN14 300 445 26 400 30,9
MFVE611-DIN15 350 505 26 460 16 40,6
MFVE611-DIN16 400 565 26 515 M 24 26 49,4
MFVE611-DIN17 500 670 28 620 20 75
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
