Clamps >> Standard Beam Clamps

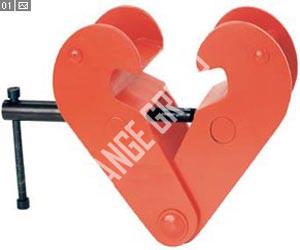

Product Name Standard Beam Clamps
Product Material Steel

Capacity and Range

Model Capacity (kg) Flange width/range (mm) Weight (kg)
MHAE0171-SB001 1000kg 75 - 230 mm 3.8
MHAE0171-SB002 2000kg 75 - 230 mm 4.6
MHAE0171-SB003 3000kg 80 - 320 mm 9.2
MHAE0171-SB004 5000kg 90 - 320 mm 11.0
MHAE0171-SB005 10000kg 90 - 320 mm 17.2

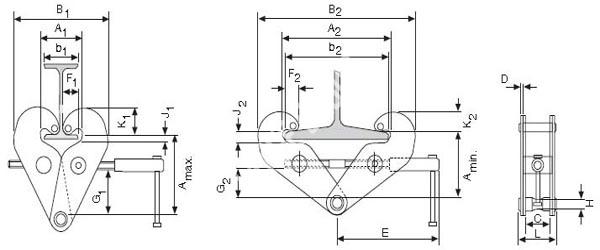

Dimensional Specifications

Capacity (kg) A min A max A1 A2 B1 B2 b1 b2 C D E F1 F2 G1 G2 H J1 J2 K1 K2 L
1000 115 150 78 246 186 350 75 230 50 4 215 34 17 82 44 20 14 21 48 31 84
2000 115 150 78 246 186 350 75 230 50 6 215 35 18 82 44 20 14 21 50 32 94
3000 180 225 80 320 232 455 80 320 70 8 255 35 21 120 75 22 30 34 60 40 122
5000 180 225 90 310 242 445 90 310 70 10 255 35 21 116 75 28 30 34 60 42 129
10000 175 220 90 320 268 480 90 320 70 14 275 35 20 110 66 38 34 35 60 40 146
