Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 2627 Welding Neck Flange PN400
¡¡
Product Name Welding Neck Flange PN400
Standard DIN 2627

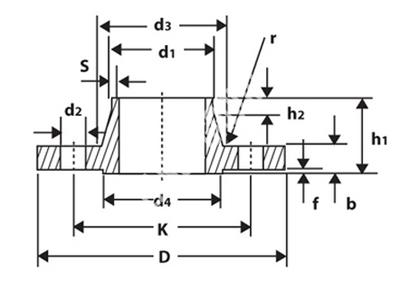

Product No: DN ISO D B K H1 D3 S R H2 D4 F No. of holes D2 KG
MFVE618-DIN01 10 17.2 125 28 85 65 48 3.6 4 8 40 2 4 18 2.5
MFVE618-DIN02 15 26.9 145 30 100 68 56 5 4 8 45 2 4 22 3.57
MFVE618-DIN03 25 42.4 180 38 130 90 82 7.1 4 10 68 2 4 26 7.35
MFVE618-DIN04 40 60.3 220 48 165 110 106 10 6 12 88 3 4 30 13.93
MFVE618-DIN05 50 76.1 235 52 180 120 120 12.5 6 15 102 3 8 30 16.5
MFVE618-DIN06 65 101.6 290 64 225 135 158 16 6 18 122 3 8 33 31.33
MFVE618-DIN07 80 114.3 305 68 240 150 174 17.5 8 20 138 3 8 33 37.99
MFVE618-DIN08 100 139.7 370 80 295 175 215 22.2 8 25 162 3 8 39 66.77
MFVE618-DIN09 125 193.7 415 92 340 200 258 30 8 30 188 3 12 39 94.73
MFVE618-DIN10 150 219.1 475 105 390 225 302 35 10 35 218 3 12 42 144.85
MFVE618-DIN11 200 273 585 130 490 280 388 40 10 40 285 3 16 48 269.5
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
