Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 2635 Welding Neck Flange PN40
¡¡
Product Name Welding Neck Flange PN40
Standard DIN 2635

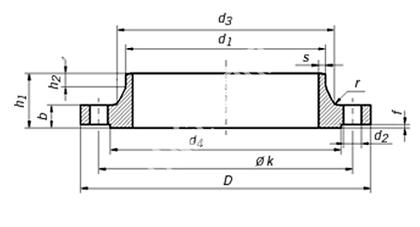

Product No: Pipe Flange Neck Raised face Screws Weight of a flange
(7,85 Kg/dm3)
Rated d1 D b k h1 d3 s r h2 d4 f Number Thread d2 Kg
Diameter ISO Series 1 DIN Series 2
MFVE608-DIN01 15 - 20 95 16 65 38 30 2 4 6 45 2 4 M 12 14 0,746
21,3 - 32
MFVE608-DIN02 20 - 25 105 18 75 40 38 2,3 4 6 58 2 4 M 12 14 1,06
26,9 - 40
MFVE608-DIN03 25 - 30 115 18 85 40 42 2,6 4 6 68 2 4 M 12 14 1,29
33,7 - 45
MFVE608-DIN04 32 - 38 140 18 100 42 52 2,6 6 6 78 2 4 M 16 18 1,88
42,4 - 56
MFVE608-DIN05 40 - 44,5 150 18 110 45 60 2,6 6 7 88 3 4 M 16 18 2,33
48,3 - 64
MFVE608-DIN06 50 - 57 165 20 125 48 72 2,9 6 8 102 3 4 M 16 18 2,82
60,3 - 75
MFVE608-DIN07 65 76,1 - 185 22 145 52 90 2,9 6 10 122 3 8 M 16 18 3,74
80 88,9 - 200 24 160 58 105 3,2 8 12 138 3 8 M 16 18 4,75
MFVE608-DIN08 100 - 108 235 24 190 65 128 3,6 8 12 162 3 8 M 20 22 6,52
114,3 - 134
MFVE608-DIN09 125 - 133 270 26 220 68 155 4 8 12 188 3 8 M 24 26 9,07
139,7 - 162
MFVE608-DIN10 150 - 159 300 28 250 75 182 4,5 10 12 218 3 8 M 24 26 11,8
168,3 - ¡¡ ¡¡ ¡¡ ¡¡ 192
MFVE608-DIN11 175 193,7 - 350 32 295 82 218 5,6 10 15 260 3 12 M 27 30 18,2
200 219,1 - 375 34 320 88 244 6,3 10 16 285 3 12 M 27 30 21,5
MFVE608-DIN12 250 - 267 450 38 385 105 298 7,1 12 18 345 3 12 M 30 33 34,9
273 - 306
MFVE608-DIN13 300 323,9 - 515 42 450 115 362 8 12 18 410 4 16 M 30 33 49,7
MFVE608-DIN14 350 355,6 - 580 46 510 125 408 8,8 12 20 465 4 16 M 33 36 68,1
- 368
MFVE608-DIN15 400 406,4 - 660 50 585 135 462 11 12 20 535 4 16 M 36 39 96,5
- 419
MFVE608-DIN16 450 457 - 685 50 610 135 500 12,5 12 20 560 4 20 M 36 39 99,7
MFVE608-DIN17 500 508 - 755 52 670 140 562 14,2 12 20 615 4 20 M 39 42 117
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
