Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 2634 Welding Neck Flange PN25
¡¡
Product Name Welding Neck Flange PN25
Standard DIN 2634
Product No: Pipe Flange Neck Raised face Screws Weight of a flange
(7,85 Kg/dm3)

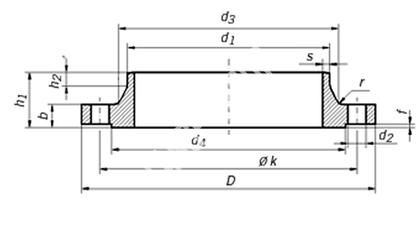

Rated d1 D b k h1 d3 s r h2 d4 f Number Thread d2 Kg
Diameter ISO Series 1 DIN Series 2
MFVE607-DIN01 15 - 20 95 16 65 38 30 2 4 6 45 2 4 M 12 14 0,746
21,3 - 32
MFVE607-DIN02 20 - 25 105 18 75 40 38 2,3 4 6 58 2 4 M 12 14 1,06
26,9 - 40
MFVE607-DIN03 25 - 30 115 18 85 40 42 2,6 4 6 68 2 4 M 12 14 1,29
33,7 - 45
MFVE607-DIN04 32 - 38 140 18 100 42 52 2,6 6 6 78 2 4 M 16 18 1,88
42,4 - 56
MFVE607-DIN05 40 - 44,5 150 18 110 45 60 2,6 6 7 88 3 4 M 16 18 2,33
48,3 - 64
MFVE607-DIN06 50 - 57 165 20 125 48 72 2,9 6 8 102 3 4 M 16 18 2,82
60,3 - 75
MFVE607-DIN07 65 76,1 - 185 22 145 52 90 2,9 6 10 122 3 8 M 16 18 3,74
80 88,9 - 200 24 160 58 105 3,2 8 12 138 3 8 M 16 18 4,75
MFVE607-DIN08 100 - 108 235 24 190 65 128 3,6 8 12 162 3 8 M 20 22 6,52
114,3 - 134
MFVE607-DIN09 125 - 133 270 26 220 68 155 4 8 12 188 3 8 M 24 26 9,07
139,7 - 162
MFVE607-DIN10 150 - 159 300 28 250 75 182 4,5 10 12 218 3 8 M 24 26 11,8
168,3 - 192
MFVE607-DIN11 175 193,7 - 350 28 280 75 218 5,6 10 15 248 3 12 M 24 26 13,4
200 219,1 - 360 30 310 80 244 6,3 10 16 278 3 12 M 24 26 17
MFVE607-DIN12 250 - 267 425 32 370 88 292 7,1 12 18 335 3 12 M 27 30 24,4
273 - 298
MFVE607-DIN13 300 323,9 - 485 34 430 92 352 8 12 18 395 4 16 M 27 30 31,2
MFVE607-DIN14 350 355,6 - 555 38 490 100 398 8 12 20 450 4 16 M 30 33 47,2
- 368 44,2
MFVE607-DIN15 400 406,4 - 620 40 550 110 452 8,8 12 20 505 4 16 M 33 36 61,7
- 419 57,9
MFVE607-DIN16 450 457 - 670 42 600 110 500 8,8 12 20 550 4 20 M 33 36 71,9
500 508 - 730 44 660 125 558 10 12 20 615 4 20 M 33 36 89,6
MFVE607-DIN17 600 610 - 845 46 770 125 660 11 12 20 720 5 20 M 36 39 104
700 711 - 960 46 875 125 760 13 20 24 820 5 24 M 39 42 136
MFVE607-DIN18 800 813 - 1085 50 990 135 865 14 22 24 930 5 24 M 45 48 186
900 914 - 1185 54 1090 145 968 16 24 28 1030 5 28 M 45 48 236
MFVE607-DIN19 1000 1016 - 1320 58 1210 155 1070 18 24 28 1140 5 28 M 52 56 307
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
