Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 2632 Welding Neck Flange PN10
¡¡
Product Name Welding Neck Flange PN10
Standard DIN 2632
Product No: Pipe Flange Neck Raised face Screws Weight of a flange
(7,85 Kg/dm3)

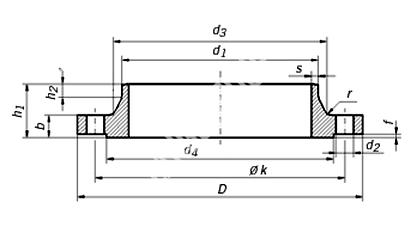

Rated d1 ¡¡ D b k h1 d3 s r h2 d4 f Number Thread d2 Kg
Diameter ISO Series 1 DIN Series 2
MFVE605-DIN01 15 - 20 95 14 65 35 30 2 4 6 45 2 4 M 12 14 0,648
21,3 - 32
MFVE605-DIN02 20 - 25 105 16 75 38 38 2,3 4 6 58 2 4 M 12 14 0,952
26,9 - 40
MFVE605-DIN03 25 - 30 115 16 85 38 42 2,6 4 6 68 2 4 M 12 14 1,14
33,7 - 45
MFVE605-DIN04 32 - 38 140 16 100 40 52 2,6 6 6 78 2 4 M 16 18 1,69
42,4 - 56
MFVE605-DIN05 40 - 44,5 150 16 110 42 60 2,6 6 7 88 3 4 M 16 18 1,86
48,3 - 64
MFVE605-DIN06 50 - 57 165 18 125 45 72 2,9 6 8 102 3 4 M 16 18 2,53
60,3 - 75
MFVE605-DIN07 65 76,1 - 185 18 145 45 90 2,9 6 10 122 3 4 M 16 18 3,06
MFVE605-DIN08 80 88,9 - 200 20 160 50 105 3,2 8 10 138 3 8 M 16 18 3,7
MFVE605-DIN09 100 - 108 220 20 180 52 125 3,6 8 12 158 3 8 M 16 18 4,62
114,3 - 131
MFVE605-DIN10 125 - 133 250 22 210 55 150 4 8 12 188 3 8 M 16 18 6,3
139,7 - 156
MFVE605-DIN11 150 - 159 285 22 240 55 175 4,5 10 12 212 3 8 M 20 22 7,75
168,3 - 184
MFVE605-DIN12 200 219,1 - 340 24 295 62 235 5,9 10 16 268 3 8 M 20 22 11,3
MFVE605-DIN13 250 - 267 395 26 350 68 285 6,3 12 16 320 3 12 M 20 22 14,7
273 - 292
MFVE605-DIN14 300 323,9 - 445 26 400 68 344 7,1 12 16 370 4 12 M 20 22 17,4
MFVE605-DIN15 350 355,6 - 505 26 460 68 385 7,1 12 16 430 4 16 M 20 22 23,6
- 368 21,6
MFVE605-DIN16 400 406,4 - 565 26 515 72 440 7,1 12 16 482 4 16 M 24 26 28,6
- 419 26,2
MFVE605-DIN17 450 457 - 615 28 565 72 488 7,1 12 16 532 4 20 M 24 26 31,5
MFVE605-DIN18 500 508 - 670 28 620 75 542 7,1 12 16 585 4 20 M 24 26 38,1
MFVE605-DIN19 600 610 - 780 28 725 80 642 7,1 12 18 685 5 20 M 27 30 44,6
MFVE605-DIN20 700 711 - 895 30 840 80 745 8 12 18 800 5 24 M 27 30 62,4
MFVE605-DIN21 800 813 - 1015 32 950 90 850 8 12 18 905 5 24 M 30 33 84,1
MFVE605-DIN22 900 914 - 1115 34 1050 95 950 10 12 20 1005 5 28 M 30 33 98,5
MFVE605-DIN23 1000 1016 - 1230 34 1160 95 1052 10 16 20 1110 5 28 M 33 36 115
MFVE605-DIN24 1200 1220 - 1455 38 1380 115 1255 11 16 25 1330 5 32 M 36 39 182
MFVE605-DIN25 1400 1420 - 1675 42 1590 120 1460 12 16 25 1535 5 36 M 39 42 248
MFVE605-DIN26 1600 1620 - 1915 46 1820 130 1665 14 16 25 1760 5 40 M 45 48 347
MFVE605-DIN27 1800 1820 - 2115 50 2020 140 1868 15 16 30 1960 5 44 M 45 48 430
MFVE605-DIN28 2000 2020 - 2325 54 2230 150 2072 16 16 30 2170 5 48 M 45 48 539
MFVE605-DIN29 2200 2220 - 2550 58 2440 160 2275 18 18 35 2370 6 52 M 52 56 658
MFVE605-DIN30 2400 2420 - 2760 62 2650 170 2478 20 18 35 2570 6 56 M 52 56 825
MFVE605-DIN31 2600 2620 - 2960 66 2850 180 2680 22 18 40 2780 6 60 M 52 56 979
MFVE605-DIN32 2800 2820 - 3180 70 3070 190 2882 22 18 40 3000 6 64 M 52 56 1156
MFVE605-DIN33 3000 3020 - 3405 75 3290 200 3085 24 18 45 3210 6 68 M 56 62 1402
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
