Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 2631 Welding Neck Flange PN6
¡¡

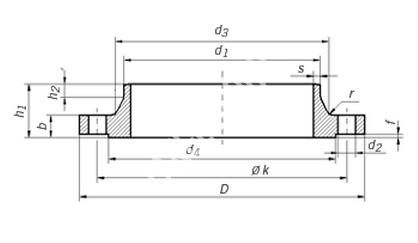

Product Name ¡¡Welding Neck Flange PN6
Standard DIN 2631
Product No: Pipe Flange Neck Raised face Screws Weight of a flange
(7,85Kg/dm3)
Rated d1 ¡¡ D b k h1 d3 s r h2 d4 f Number Thread d2
Diameter ISO Series 1 DIN Series 2 Kg
MFVE604-DIN01 15 - 20 80 12 55 30 28 2 4 6 40 2 4 M 10 11 0,392
21,3 - 30
MFVE604-DIN02 20 - 25 90 14 65 32 35 2,3 4 6 50 2 4 M 10 11 0,592
26,9 - 38
MFVE604-DIN03 25 - 30 100 14 75 35 40 2,6 4 6 60 2 4 M 10 11 0,747
33,7 - 42
MFVE604-DIN04 32 - 38 120 14 90 35 50 2,6 6 6 70 2 4 M 12 14 1,05
42,4 - 55
MFVE604-DIN05 40 - 44,5 130 14 100 38 58 2,6 6 7 80 3 4 M 12 14 1,18
48,3 - 62
MFVE604-DIN06 50 - 57 140 14 110 38 70 2,9 6 8 90 3 4 M 12 14 1,34
60,3 - 74
MFVE604-DIN07 65 76,1 - 160 14 130 38 88 2,9 6 9 110 3 4 M 12 14 1,67
MFVE604-DIN08 80 88,9 - 190 16 150 42 102 3,2 8 10 128 3 4 M 16 18 2,71
MFVE604-DIN09 100 - 108 210 16 170 45 122 3,6 8 10 148 3 4 M 16 18 3,24
114,3 130
MFVE604-DIN10 125 - 133 240 18 200 48 148 4 8 10 178 3 8 M 16 18 4,49
139,7 - 155
MFVE604-DIN11 150 - 159 265 18 225 48 172 4,5 10 12 202 3 8 M 16 18 5,15
168,3 - 184
MFVE604-DIN12 200 219,1 - 320 20 280 55 236 5,9 10 15 258 3 8 M 16 18 7,78
MFVE604-DIN13 250 - 267 375 22 335 60 282 6,3 12 15 312 3 12 M 16 18 10,8
273 - 290
MFVE604-DIN14 300 323,9 - 440 22 395 62 342 7,1 15 15 365 4 12 M 20 22 14
MFVE604-DIN15 350 355,6 - 490 22 445 62 385 7,1 12 15 415 4 12 M 20 22 18,5
- 368 16,7
MFVE604-DIN16 400 406,4 - 540 22 495 65 438 7,1 12 15 465 4 16 M 20 22 21,2
- 419 19
MFVE604-DIN17 500 508 - 645 24 600 68 538 7,1 12 15 570 4 20 M 20 22 28,6
MFVE604-DIN18 600 610 - 755 24 705 70 640 7,1 12 16 670 5 20 M 24 26 31,5
MFVE604-DIN19 700 711 - 860 24 810 70 740 7,1 12 16 775 5 24 M 24 26 37,4
MFVE604-DIN20 800 813 - 975 24 920 70 842 7,1 12 16 880 5 24 M 27 30 46,1
MFVE604-DIN21 900 914 - 1075 26 1020 70 942 7,1 12 16 980 5 24 M 27 30 55,6
MFVE604-DIN22 1000 1016 - 1175 26 1120 70 1045 7,1 16 16 1080 5 28 M 27 30 61,9
MFVE604-DIN23 1200 1220 - 1405 28 1340 90 1248 8 16 20 1295 5 32 M 30 33 100
MFVE604-DIN24 1400 1420 - 1630 32 1560 90 1452 8 16 20 1510 5 36 M 33 36 149
MFVE604-DIN25 1600 1620 - 1830 34 1760 90 1655 9 16 20 1710 5 40 M 33 36 180
MFVE604-DIN26 1800 1820 - 2045 36 1970 100 1855 10 16 20 1920 5 44 M 36 39 225
MFVE604-DIN27 2000 2020 - 2265 38 2180 110 2058 11 16 25 2125 5 48 M 39 42 295
MFVE604-DIN28 2200 2220 - 2475 42 2390 115 2260 12 18 25 2335 6 52 M 39 42 361
MFVE604-DIN01 2400 2420 - 2685 44 2600 125 2462 13 18 25 2545 6 56 M 39 42 415
MFVE604-DIN29 2600 2620 - 2905 46 2810 130 2665 14 18 25 2750 6 60 M 45 48 530
MFVE604-DIN30 2800 2820 - 3115 48 3020 135 2865 15 18 30 2960 6 64 M 45 48 643
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
