Marine Pipe Fitting >> Flanges >> DIN Flanges >> Integral FlangesDIN 2573 Slip-On Welding Flange PN6
¡¡¡¡  | |||||||||||||
| Product Name | Slip-On Welding Flange PN6¡¡ | ||||||||||||
| Standard | DIN 2573¡¡ | ||||||||||||
| Product No: | Pipe | Flange | Screws | Weight of a flange (7,85 Kg/dm3) | |||||||||

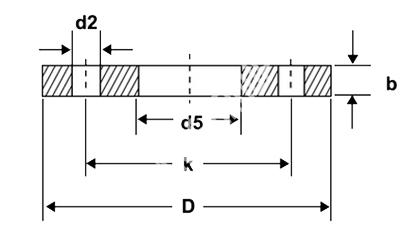

| Rated | d1 | d5 | D | b | c | k | Number | Thread | d2 | ||||
| Diameter | ISO Series 1 | DIN Series 2 | kg | ||||||||||
| MFVE601-DIN01 | 15 | - | 20 | 21 | 80 | 12 | 5 | 55 | 4 | M 10 | 11 | 0,41 | |
| 21,3 | - | 22 | |||||||||||
| MFVE601-DIN02 | 20 | - | 25 | 26 | 90 | 14 | 5 | 65 | 4 | M 10 | 11 | 0,6 | |
| 26,9 | - | 27,6 | |||||||||||
| MFVE601-DIN03 | 25 | - | 30 | 31 | 100 | 14 | 5 | 75 | 4 | M 10 | 11 | 0,74 | |
| 33,7 | - | 34,4 | |||||||||||
| MFVE601-DIN04 | 32 | - | 38 | 39 | 120 | 16 | 5 | 90 | 4 | M 12 | 14 | 1,19 | |
| 42,4 | - | 43,1 | |||||||||||
| MFVE601-DIN05 | 40 | - | 44,5 | 45,5 | 130 | 16 | 5 | 100 | 4 | M 12 | 14 | 1,39 | |
| 48,3 | - | 49 | |||||||||||
| MFVE601-DIN06 | 50 | - | 57 | 58,1 | 140 | 16 | 6 | 110 | 4 | M 12 | 14 | 1,53 | |
| 60,3 | - | 61,1 | |||||||||||
| MFVE601-DIN07 | 65 | 76,1 | - | 77,1 | 160 | 16 | 6 | 130 | 4 | M 12 | 14 | 1,89 | |
| MFVE601-DIN08 | 80 | 88,9 | - | 90,3 | 190 | 18 | 7 | 150 | 4 | M 16 | 18 | 2,98 | |
| MFVE601-DIN09 | 100 | - | 108 | 109,6 | 210 | 18 | 7 | 170 | 4 | M 16 | 18 | 3,46 | |
| 114,3 | - | 115,9 | |||||||||||
| MFVE601-DIN10 | 125 | - | 133 | 134,8 | 240 | 20 | 7 | 200 | 8 | M 16 | 18 | 4,6 | |
| 139,7 | - | 141,6 | |||||||||||
| MFVE601-DIN11 | 150 | - | 159 | 161,1 | 265 | 20 | 7 | 225 | 8 | M 16 | 18 | 5,22 | |
| 168,3 | - | 170,5 | |||||||||||
| MFVE601-DIN12 | 200 | 219,1 | - | 221,8 | 320 | 22 | 7 | 280 | 8 | M 16 | 18 | 7,15 | |
| MFVE601-DIN13 | 250 | - | 267 | 270,2 | 375 | 24 | 7 | 335 | 12 | M 16 | 18 | 9,61 | |
| 273 | - | 276,2 | |||||||||||
| MFVE601-DIN14 | 300 | 323,9 | - | 327,6 | 440 | 24 | 7 | 395 | 12 | M 20 | 22 | 12,6 | |
| MFVE601-DIN15 | 350 | 355,6 | - | 359,7 | 490 | 26 | 7 | 445 | 12 | M 20 | 22 | 15,6 | |
| - | 368 | 372,2 | |||||||||||
| MFVE601-DIN16 | 400 | 406,4 | - | 411 | 540 | 28 | 7 | 495 | 16 | M 20 | 22 | 18,4 | |
| - | 419 | 423,7 | |||||||||||
| MFVE601-DIN17 | (450)* | 457 | - | 462,5 | 595 | 30 | 7 | 550 | 16 | M 20 | 22 | 21,4 | |
| MFVE601-DIN18 | 500 | 508 | - | 531,6 | 645 | 30 | 7 | 600 | 20 | M 20 | 22 | 24,6 | |
| Raw Material For Forged Flange | |||||||||||||||||||
| Grade | C | Si | Mn | P | S | Al | Ni | Cu | Cr | V | Nb | Ti | |||||||
| C22.8 | 0.18-0.23 | ¡Ü0.4 | 0.4-0.9 | ¡Ü0.035 | ¡Ü0.03 | 0.015-0.05 | ¡Ü0.3 | ¡Ü0.03 | ¡Ü0.3 | ¡¡ | ¡¡ | ¡¡ | |||||||
| P250GH | 0.18-0.23 | 0.2-0.4 | 0.4-0.9 | 0.025 | 0.015 | 0.015-0.05 | ¡Ü0.3 | ¡Ü0.03 | ¡Ü0.3 | 0.02 | ¡¡ | ¡¡ | |||||||
| Q235 | 0.14-0.22 | ¡Ü0.3 | 0.3-0.65 | ¡Ü0.045 | ¡Ü0.05 | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | |||||||
| Q345D | ¡Ü0.18 | ¡Ü0.55 | 1-1.6 | ¡Ü0.03 | ¡Ü0.03 | ¡¡ | ¡Ü0.03 | ¡Ü0.3 | ¡Ü0.3 | 0.02-0.15 | 0.015-0.06 | 0.02-0.2 | |||||||
| 20G | 0.17-0.23 | 0.17-0.37 | 0.35-0.65 | ¡Ü0.035 | ¡Ü0.035 | ¡¡ | ¡Ü0.3 | ¡Ü0.25 | ¡Ü0.25 | ¡¡ | ¡¡ | ¡¡ | |||||||
| A105 | ¡Ü0.35 | 0.1-0.35 | 0.6-1.05 | ¡Ü0.035 | ¡Ü0.04 | ¡¡ | ¡Ü0.4 | ¡Ü0.4 | ¡Ü0.3 | ¡¡ | ¡¡ | ¡¡ | |||||||
| SS400 | ¡Ü0.21 | ¡Ü0.3 | ¡Ü0.14 | ¡Ü0.035 | ¡Ü0.035 | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | |||||||
| RST37.2 | ¡Ü0.17 | ¡Ü0.12 | ¡Ü1.25 | ¡Ü0.035 | ¡Ü0.035 | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | |||||||
| S235JRG2 | ¡Ü0.17 | ¡Ü0.12 | ¡Ü1.25 | ¡Ü0.035 | ¡Ü0.035 | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | ¡¡ | |||||||
