Marine Pipe Fitting >> Flanges >> ANSI Flanges >> Integral FlangesANSI B16.5 Socket Welding Flange 600lbs
¡¡
Product Name Socket Welding Flange 600lbs
Standard ANSI B16.5

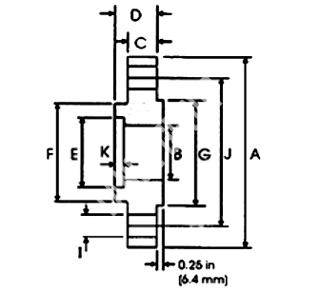

Product No: Pipe Flange Hub Raised Face Drilling Date Weight
Pipe Size Outside Dia. A B C D E K F G No.of Holes I J kg/piece
in mm mm mm mm mm mm mm mm mm mm mm
MFVE616-ANSI01 1/2 21.3 95.2 specified by the purchaser 14.2 22.3 22.4 9.6 38.1 35.1 4 15.7 66.55 0.76
MFVE616-ANSI02 3/4 26.7 117.3 15.7 25.4 27.7 11.1 47.7 42.9 4 19.1 82.5 1.29
MFVE616-ANSI03 1 33.4 123.9 17.5 26.9 34.5 12.7 53.8 50.8 4 19.1 88.9 1.55
MFVE616-ANSI04 1 1/4 42.2 133.3 20.6 28.4 43.2 14.2 63.5 63.5 4 19.1 98.6 2.06
MFVE616-ANSI05 1 1/2 48.3 155.4 22.3 31.75 49.5 15.7 69.85 73.15 4 22.3 114.3 3
MFVE616-ANSI06 2 60.3 165.1 25.4 36.6 62 17.5 84 91.9 8 19.1 127 3.67
MFVE616-ANSI07 2 1/2 73 190.5 28.4 41.1 74.7 19 100 104.6 8 22.3 149.3 5.35
MFVE616-ANSI08 3 88.9 209.5 31.75 46 90.7 20.6 117.3 127 8 22.3 168.1 7.06
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
