Product Name Slip-on Flange 1500lbs
Standard ANSI B16.5
Product No: Pipe Flange Date Hub Raised Face Drilling Date Weight

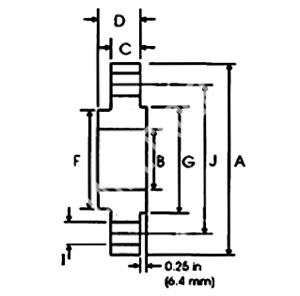

Pipe Size Outside Dia. A B C D F G Num.of Holes I J kg/piece
in mm mm mm mm mm mm mm mm mm
MFVE613-ANSI01 1/2 21.3 120.6 22.4 22.4 31.7 38.1 35.1 4 22.4 82.5 1.74
MFVE613-ANSI02 3/4 26.7 130 27.7 25.4 35 44.4 42.9 45 22.4 88.9 2.34
MFVE613-ANSI03 1 33.4 149.3 34.5 28.4 41.1 52.3 50.8 4 25.4 101.6 3.44
MFVE613-ANSI04 1 1/4 42.2 158.7 43.2 28.4 41.1 63.5 63.5 4 25.4 111.2 3.91
MFVE613-ANSI05 1 1/2 48.3 177.8 49.5 31.7 44.5 69.85 73.15 4 28.4 123.9 5.36
MFVE613-ANSI06 2 60.3 215.9 62 38.1 57.15 104.6 91.9 8 25.4 165.1 9.85
MFVE613-ANSI07 2 1/2 73 244.3 74.7 41.1 63.5 123.9 104.6 8 28.4 190.5 13.7
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
