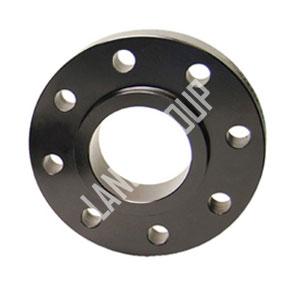

Product Name: Slip-on welding steel pipe flange 16k
Standard JIS B2220-1984

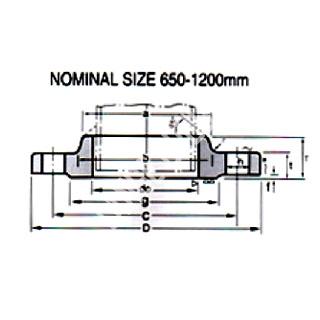

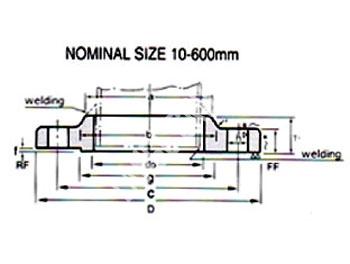

Product No: Nominal Bore of Flange Out.Applicable Pipe do D Dimensions of Flange Dia.of Bolt Nominal Bolt Size Weight(kg)
t T Diam.of Hub r f g C Num.of Bolt Holes h SOP BL SOH
a b
MFVE605-JIS01 10 17.3 17.8 90 12 16 26 28 4 1 46 65 4 15 M12 0.52 0.54 0.52
MFVE605-JIS02 15 21.7 22.2 95 12 16 30 32 4 1 51 70 4 15 M12 0.57 0.61 0.58
MFVE605-JIS03 20 27.2 27.7 100 14 20 38 42 4 1 56 75 4 15 M12 0.73 0.79 0.75
MFVE605-JIS04 25 34 34.5 125 14 20 46 50 4 1 67 90 4 19 M16 1.13 1.24 1.16
MFVE605-JIS05 32 42.7 43.2 135 16 22 56 60 5 2 76 100 4 19 M16 1.48 1.66 1.53
MFVE605-JIS06 40 48.6 49.1 140 16 24 62 65 5 2 81 105 4 19 M16 1.56 1.81 1.64
MFVE605-JIS07 50 60.5 61.1 155 16 24 76 80 5 2 96 120 8 19 M16 1.88 2.23 1.83
MFVE605-JIS08 65 76.3 77.1 175 18 26 94 98 5 2 116 140 8 19 M16 2.5 3.1 2.58
MFVE605-JIS09 80 89.1 90 200 20 28 108 112 6 2 132 160 8 23 M20 3.5 4.5 3.66
MFVE605-JIS10 *90 101.6 102.6 210 20 30 120 124 6 2 145 170 8 23 M20 3.7 5 3.95
MFVE605-JIS11 100 114.3 115.4 225 22 34 134 138 6 2 160 185 8 23 M20 4.5 6.3 4.94
MFVE605-JIS12 125 139.8 141.2 270 22 34 164 170 6 2 195 225 8 25 M22 6.5 9.2 7
MFVE605-JIS13 150 165.2 166.6 305 24 38 196 202 6 2 230 260 12 25 M22 8.7 12.8 9.62
MFVE605-JIS14 200 216.3 218 350 26 40 244 252 6 2 275 305 12 25 M22 10.9 18.6 12.1
MFVE605-JIS15 250 267.4 269.5 430 28 44 304 312 6 2 345 380 12 27 M24 18 30.6 20
MFVE605-JIS16 300 318.5 321 480 30 48 354 364 8 3 395 430 16 27 M24 21.5 40.7 24.4
MFVE605-JIS17 350 355.6 358.1 540 34 52 398 408 8 3 440 480 16 33 M30¡Á3 30.8 57.8 35
MFVE605-JIS18 400 406.4 409 605 38 60 446 456 10 3 495 540 16 33 M30¡Á3 42.8 82.2 45.2
MFVE605-JIS19 450 457.2 460 675 40 64 504 514 10 3 560 605 20 33 M30¡Á3 55.1 107.5 61.9
MFVE605-JIS20 500 508 511 730 42 68 558 568 10 3 615 650 20 33 M30¡Á3 65.1 133.1 73.25
MFVE605-JIS21 *550 558.8 562 795 44 70 612 622 10 3 670 720 20 39 M30¡Á3 77.9 164.1 88.1
MFVE605-JIS22 600 609.6 613 845 46 74 666 676 10 3 720 770 24 39 M30¡Á3 86 193.2 98.8
MFVE605-JIS23 650 660.4 664 895 48 77 704 726 10 5 770 820 24 39 M30¡Á3 96.3 227.5 101
MFVE605-JIS24 700 711.2 715 960 50 80 754 776 10 5 820 875 24 42 M39¡Á3 114.1 272.6 120
MFVE605-JIS25 750 762 766 1020 52 83 806 832 10 5 880 935 24 42 M39¡Á3 132.7 321.9 141
MFVE605-JIS26 800 812.8 817 1085 54 86 865 885 10 5 930 990 24 48 M45¡Á3 152.1 375.6 161
MFVE605-JIS27 *850 863 868 1135 56 89 916 936 10 5 980 1040 24 48 M45¡Á3 166.5 428.1 177
MFVE605-JIS28 900 914.4 919 1185 58 93 968 986 10 5 1030 1090 28 48 M45¡Á3 178.1 481.8 191
MFVE605-JIS29 1000 1016 1021 1320 62 99 1070 1098 12 5 1140 1210 28 56 M52¡Á3 235.3 636 230
MFVE605-JIS30 1100 1117.6 1123 1420 66 105 1180 1200 12 5 1240 1310 32 56 M52¡Á3 267.9 784 289
MFVE605-JIS31 1200 1219.2 1225 1530 70 112 1282 1302 12 5 1350 1420 32 56 M52¡Á3 321.1 972.4 348
MFVE605-JIS32 1350 1371.6 1377 1700 76 ¡¡ ¡ª ¡ª ¡ª 5 1510 1590 32 62 M52¡Á3 410 1303.8 ¡ª
MFVE605-JIS33 1500 1524 1529 1865 80 ¡¡ ¡ª ¡ª ¡ª 5 1670 1750 36 62 M52¡Á3 496.4 1656.6 ¡ª
1.Flanges of star marked nominal diameter not be used
2.The facing of flanges shall conform to KS B1509
Raw Material For Forged Flange
Grade C Si Mn P S Al Ni Cu Cr V Nb Ti
C22.8 0.18-0.23 ¡Ü0.4 0.4-0.9 ¡Ü0.035 ¡Ü0.03 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 ¡¡ ¡¡ ¡¡
P250GH 0.18-0.23 0.2-0.4 0.4-0.9 0.025 0.015 0.015-0.05 ¡Ü0.3 ¡Ü0.03 ¡Ü0.3 0.02 ¡¡ ¡¡
Q235 0.14-0.22 ¡Ü0.3 0.3-0.65 ¡Ü0.045 ¡Ü0.05 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
Q345D ¡Ü0.18 ¡Ü0.55 1-1.6 ¡Ü0.03 ¡Ü0.03 ¡¡ ¡Ü0.03 ¡Ü0.3 ¡Ü0.3 0.02-0.15 0.015-0.06 0.02-0.2
20G 0.17-0.23 0.17-0.37 0.35-0.65 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡Ü0.3 ¡Ü0.25 ¡Ü0.25 ¡¡ ¡¡ ¡¡
A105 ¡Ü0.35 0.1-0.35 0.6-1.05 ¡Ü0.035 ¡Ü0.04 ¡¡ ¡Ü0.4 ¡Ü0.4 ¡Ü0.3 ¡¡ ¡¡ ¡¡
SS400 ¡Ü0.21 ¡Ü0.3 ¡Ü0.14 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
RST37.2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
S235JRG2 ¡Ü0.17 ¡Ü0.12 ¡Ü1.25 ¡Ü0.035 ¡Ü0.035 ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
