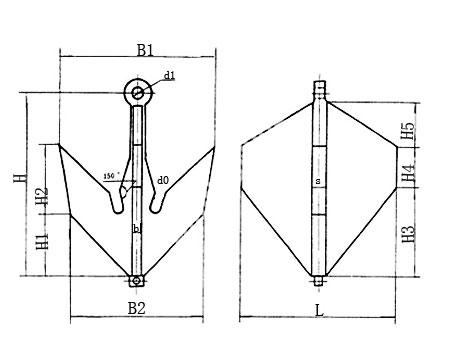

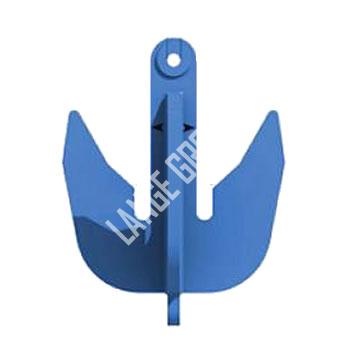

CHAIN GRAPNEL

Product No.

Model

d0
(mm)

d1
(mm)

b
(mm)

S
(mm)

B1
(mm)

B2
(mm)

L
(mm)

H1
(mm)

H2
(mm)

H3
(mm)

H4
(mm)

H5
(mm)

H
(mm)

Shackle
CB 547-76

Weight
(kg)

MOME110-CG001

22

26

36

22

34

352

296

354

140

154

200

90

83

410

a6

27.3

MOME110-CG002

28

32

47

30

45

463

390

463

183

203

263

120

103

538

a9

62

MOME110-CG003

34

40

57

37

56

574

484

574

226

251

326

150

134

667

a11

118

MOME110-CG004

40

46

67

44

66

685

577

685

270

300

390

178

160

795

a13

197

MOME110-CG005

46

52

77

52

77

796

670

796

314

348

452

206

190

925

a14

310

MOME110-CG006

53

60

83

59

88

907

764

907

358

397

515

235

220

1054

a15

460

MOME110-CG007

62

70

94

74

112

1147

967

1147

453

502

650

298

290

1333

a16

945

MOME110-CG008

67

75

104

80

121

1240

1045

1240

490

543

704

322

310

1440

a17

1190

MOME110-CG009

72

80

115

86

130

1332

1123

1332

526

583

756

346

330

1548

a19

1480

MOME110-CG010

77

85

120

92

139

1425

1200

1425

562

624

810

370

356

1656

a20

1800

MOME110-CG011

82

90

125

98

148

1517

1280

1517

600

664

860

394

384

1763

a22

2170

MOME110-CG012

87

97

135

104

156

1610

1357

1610

635

705

914

418

400

1870

a23

2600

MOME110-CG013

92

102

140

110

166

1702

1435

1702

672

745

966

442

430

1978

a24

3085

MOME110-CG014

97

107

145

116

175

1795

1513

1795

708

786

1020

466

455

2086

a25

3620

MOME110-CG015

102

112

150

122

184

1887

1590

1887

745

826

1070

490

480

2193

¡ª

4120

MOME110-CG016

107

117

160

128

192

1980

1670

1980

780

867

1124

514

502

2300

¡ª

4840

MOME110-CG017

112

122

170

134

202

2072

1747

2072

818

907

1176

538

524

2408

¡ª

5570

MOME110-CG018

117

127

175

140

210

2165

1825

2165

854

948

1230

560

551

2516

¡ª

6340

MOME110-CG019

122

132

180

146

220

2257

1903

2257

890

988

1280

585

580

2625

¡ª

7190
